作業環境
- 対象機器：C9200L-24T-4G ×2
- スタックケーブル：STACK-T4-50CM ×2
- ライセンス：network-essentials
- バージョン：17.06.05

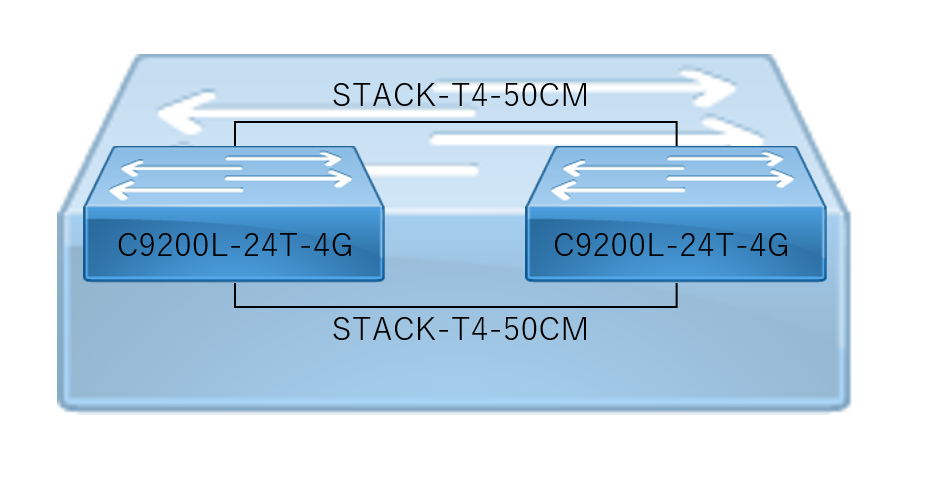

下記イメージ図
作業手順
※初期構築前提です。
事前機器確認
スタックをするにあたって揃えなければならない項目があります。
- バージョン
- コンフィグ
- ライセンス
- SDMテンプレート(システムリソースを機能ごとに分割する設定)←設定していなければ関係なし
スタック構成にする機器間でこれらに差分があると、スタック化に失敗してしまいます。
スタックする前には必ず確認しましょう。
事前プライオリティ設定
スタックケーブルを接続する前にActive側のスイッチにプライオリティの設定をします。
今回は２台だけなのでStandby側の設定は不要です。
・switch (stackmember-number) priority (1-15)
C9200L#switch 1 priority 15
- write memory
設定後保存します。
スタックケーブル接続と機器起動
Active側とStandby側共に電源を落として、スタックケーブルを接続します。
C9200Lは筐体の裏側にスタック専用モジュールを取り付け、スタックケーブルを接続するタイプなので、その通り実施します。
基本スタックケーブルはたすき掛けに接続するのでそこは注意が必要です。
接続後、Active側のスイッチを起動させます。Standby機器の起動を待つメッセージが出るまで待ちます。
ログでメッセージを確認できたら、Standby側も起動させます。
状態確認
問題なく起動しましたら、確認コマンドで状態を見ます。
出力ログは正常値になります。
- show switch detail
C9200L#sh switch detail
Load for five secs: 2%/1%; one minute: 1%; five minutes: 1%
Time source is NTP, *15:18:13.132 JST Wed Nov 1 2023
Switch/Stack Mac Address : 5x49.2x4d.xxxx - Local Mac Address
Mac persistency wait time: Indefinite
H/W Current
Switch# Role Mac Address Priority Version State
-------------------------------------------------------------------------------------
*1 Active 5x49.2x4d.xxxx 15 V03 Ready
2 Standby 0xf3.fxa6.xxxx 1 V03 Ready
Stack Port Status Neighbors
Switch# Port 1 Port 2 Port 1 Port 2
--------------------------------------------------------
1 OK OK 2 2
2 OK OK 1 1
- show switch neighbors
C9200L#sh switch neighbors
Load for five secs: 2%/1%; one minute: 1%; five minutes: 1%
Time source is NTP, *15:21:04.372 JST Wed Nov 1 2023
Switch # Port 1 Port 2
-------- ------ ------
1 2 2
2 1 1
- show switch stack-ports summary
C9200L#sh switch stack-ports summary Load for five secs: 2%/1%; one minute: 2%; five minutes: 1% Time source is NTP, *15:23:01.732 JST Wed Nov 1 2023 Sw#/Port# Port Status Neighbor/Port Cable Length Link OK Link Active Sync OK #Changes to LinkOK In Loopback ------------------------------------------------------------------------------------------------------------------- 1/1 OK 2/2 50cm Yes Yes Yes 1 No 1/2 OK 2/1 50cm Yes Yes Yes 1 No 2/1 OK 1/2 50cm Yes Yes Yes 1 No 2/2 OK 1/1 50cm Yes Yes Yes 1 No
上記確認コマンド以外にもshow interface statusなどで、
Gi1/x/x以外にもGi2/x/xが存在していれば正常にスタック化できていると言えるでしょう。
