対象機種
- Cisco SNS-3715-K9 ×2台(冗長構成)
全面写真
背面写真

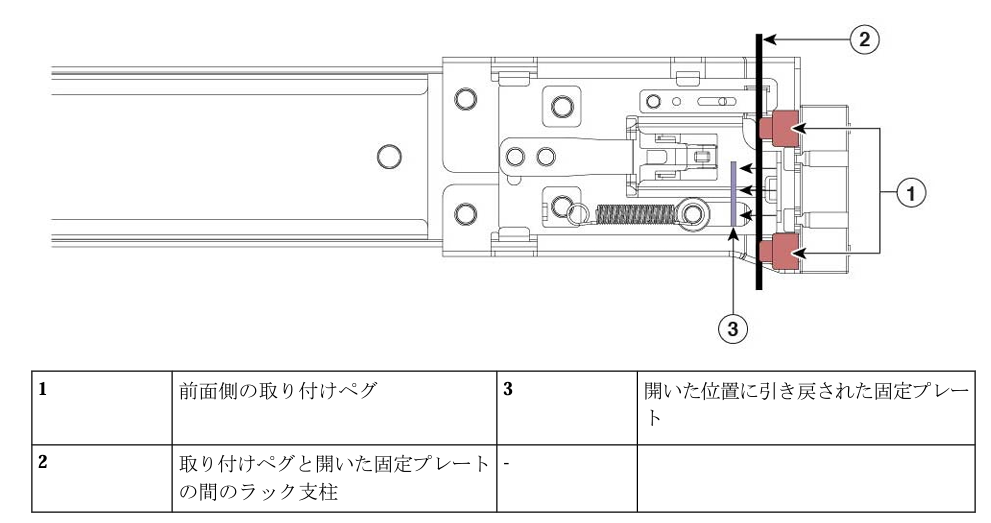

ラックマウント方法

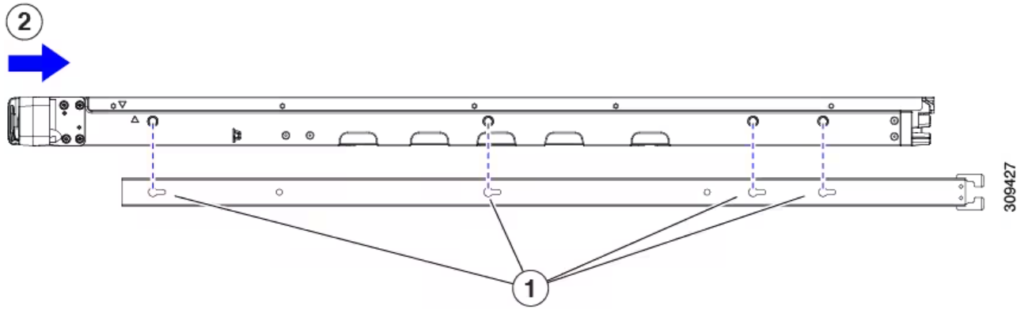

1.内側レールをサーバの側面に取り付ける。
2.ラック穴に外側レールを挟んで固定する。

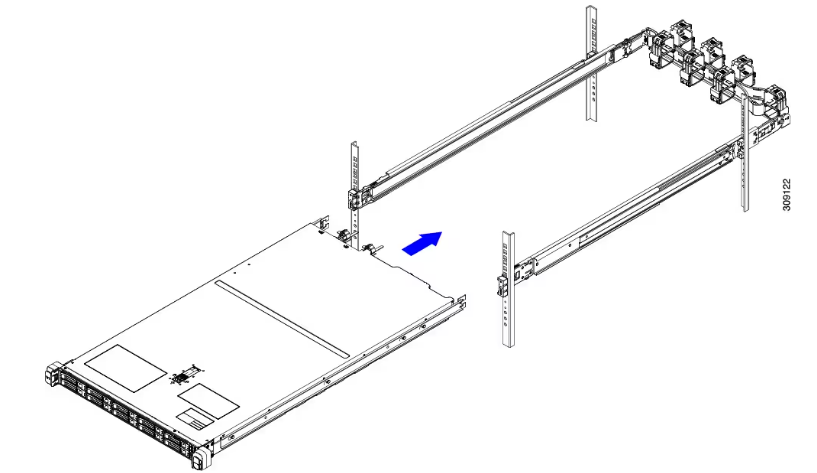

3.外側レールをサーバ側面にスライドさせるように挿入する。
電源投入→CIMC初期設定

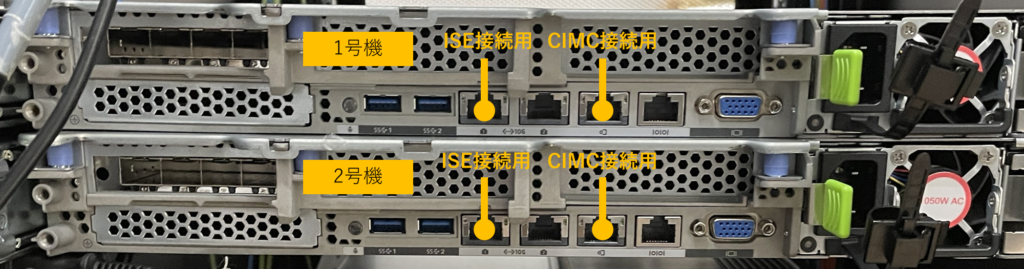

1.LANケーブルを配線する。使用するポートは下記の通り。
2.サーバにディスプレイ、キーボード、マウスを接続する。※ディスプレイはVGAポートへ接続
3.電源ケーブルを接続し電力供給する。前面の電源ボタンがオレンジ点灯したらボタンを押す。
※電源はISEサーバのものなので、オレンジ点灯でもCIMCにはアクセスできます。

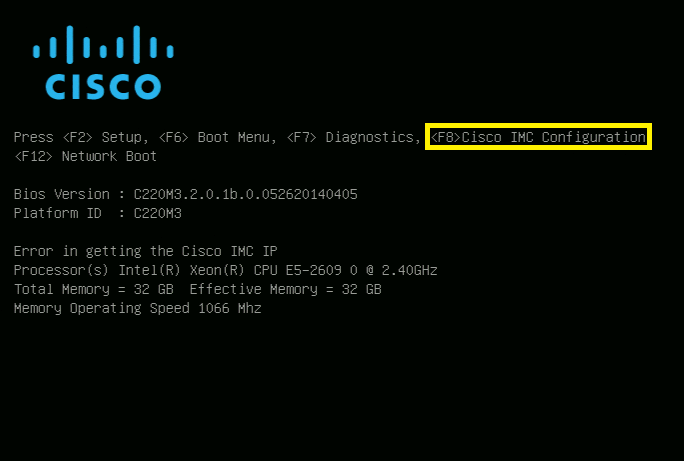

4.ディスプレイ起動状況が表示されるので、起動中の画面にて[F8]キーを押下して、
CIMC設定モードに入る。
5.CIMCのパスワード変更を求められるので、以下のように設定する。
・初期パスワード：password
・設定パスワード：記号を含めたパスワード

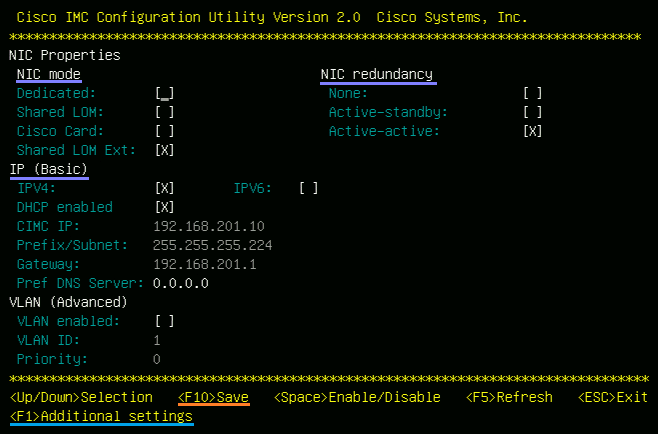

6.続く各設定項目は良しなに設定する。今回は下記のとおりとする。
・NIC mode
Dedicated: Enable
その他: Disable
・NIC redundancy
None: Enable
その他: Disable
・IP
IPV4: Enable
IPV6: Disable
DHCP enabled: Disable
CIMC IP: XX.XX.XX.XX (環境に応じた値を設定する)
Subnet: 255.255.255.XX (環境に応じた値を設定する)
Gateway: XX.XX.XX.XX (環境に応じた値を設定する)
DNS Server: XX.XX.XX.XX (環境に応じた値を設定する)
・VLAN
VLAN enabled: Disable
「F10」キーを押して設定を保存する。

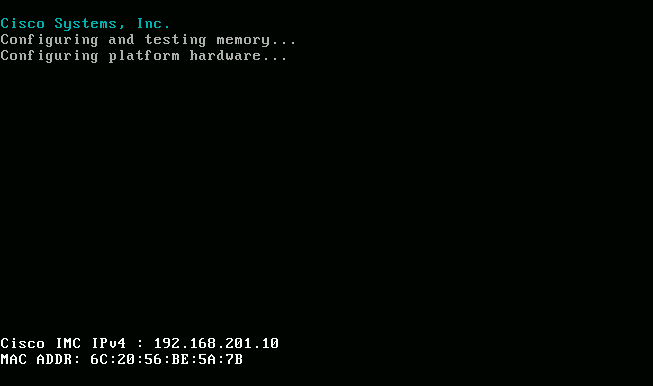

7.CIMCに設定したIPアドレスの確認方法は電源投入後の画面で確認できる。
8.https接続してGUI上からCIMCにアクセスできるか確認する。
GUI接続後のCIMC設定
| 設定内容 | 作業手順 | GUI画面 |

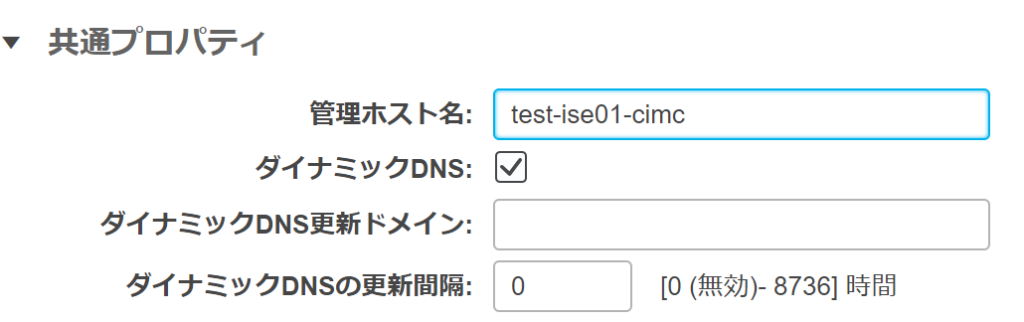

| ホスト名 | 管理者→ネットワーキングを開き、 ネットワークタブの共通プロパティから管理ホスト名を変更する。 |  |

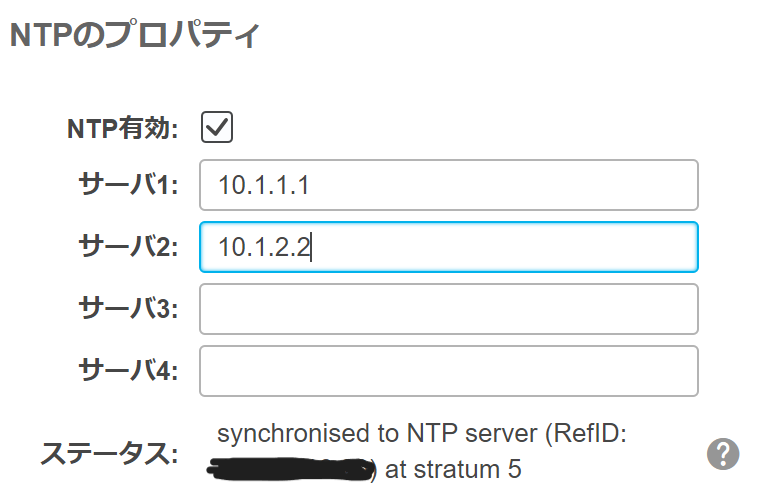

| NTP設定 | 管理者→ネットワーキングを開き、 NTPタブのNTPのプロパティからサーバIPを追加する。 |  |

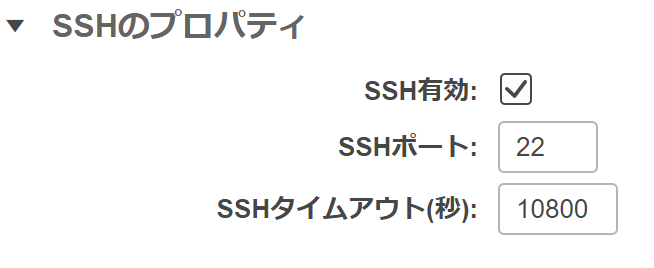

| SSH設定 | 管理者→通信サービスを開き、通信サービスタブの SSHのプロパティのSSH有効化を確認する。(デフォルトは有効) |  |

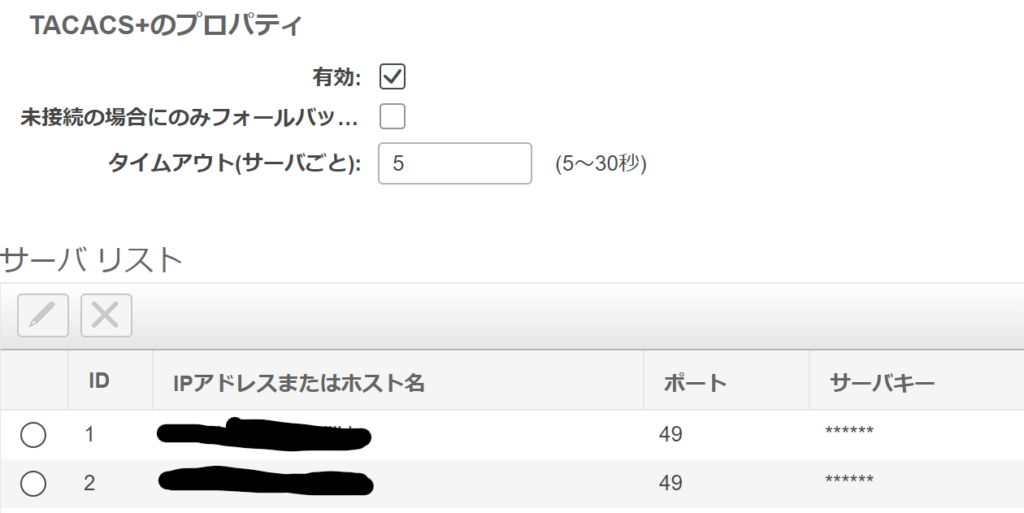

| tacacs+認証 | 管理者→ユーザ管理を開き、TACACS+タブのTACACS+のプロパティを設定する。 |  |

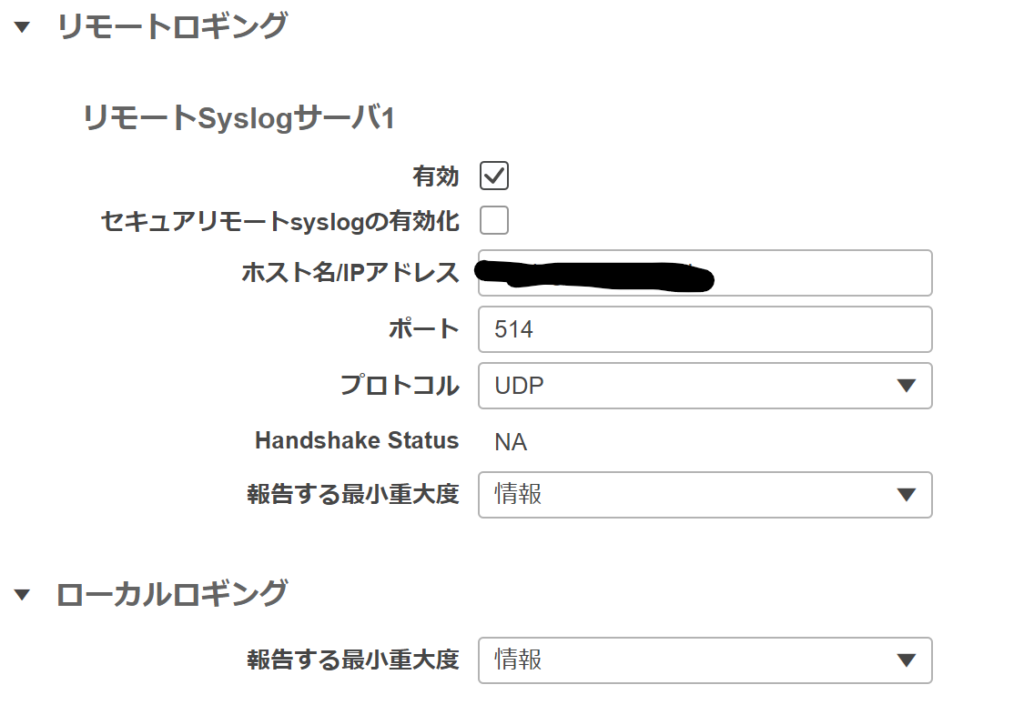

| Syslog転送 | シャーシ→障害とログを開き、ロギング制御タブのリモートロギングを設定する。 ログを発生させ、syslogサーバのlogフォルダ配下に、 対象ホストのディレクトリが作成されていること。 logファイルにログ情報が記載されていることを確認する。 |  |

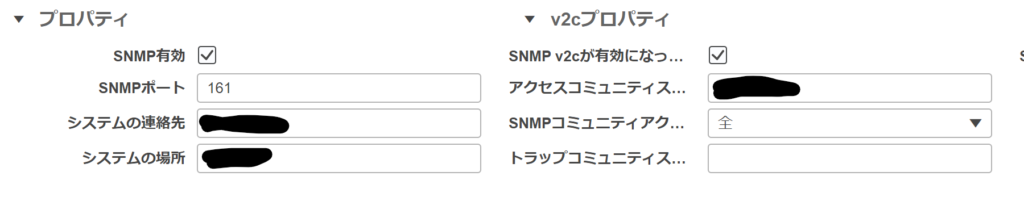

| SNMP設定 | 管理者→通信サービスを開き、SNMPタブのプロパティを設定する。 SNMPサーバからsnmpwalkコマンドがうまくいくこと。 例)snmpwalk -v 2c -c [コミュニティ名] [ホストのFQDN] system |  |
